MapExpert Ver 4

地図データベース・ソフトウェア

MapExpert Ver 4 は、Windows 95 / NT 4.0 上で動作する地図データベース・ソフトウェアで、平面直角座標系、あるいはＵＴＭ座標系の地図ＤＢ上で、ユーザの各種データを管理、検索、集計等を行うことができるように設計されています。

MapExpert は、「地図上でのデータ管理に必要な基本的で理解しやすいモデル」を提供することを目標に開発してきました。そのため、地図ＤＢを背景として、ユーザのデータをカードＤＢとして重ねて管理する方式をとっています。一度、作成したデータは異なる縮尺の地図ＤＢ上へ変換できるようにしています。

地図ＤＢは、国際航業（株）、（株）ゼンリン、（財）日本地図センターなどの発行する住宅地図、ベクトル地図、ラスタ地図などの他に、航空写真地図なども利用できるように設計されています。ユーザ独自の紙の地図等を利用する場合は、地図ＤＢ作成ツール PhotoExpert で、地図の図郭に切り出して利用できます。

MapExpert Ver 4の基本仕様

MapExpert は、カード型ＤＢのレイヤ数とレイヤに定義できる図形の種類、それに付随する機能等により、３段階の製品に分けられています。次に、MapExpertファミリの基本仕様を示します。

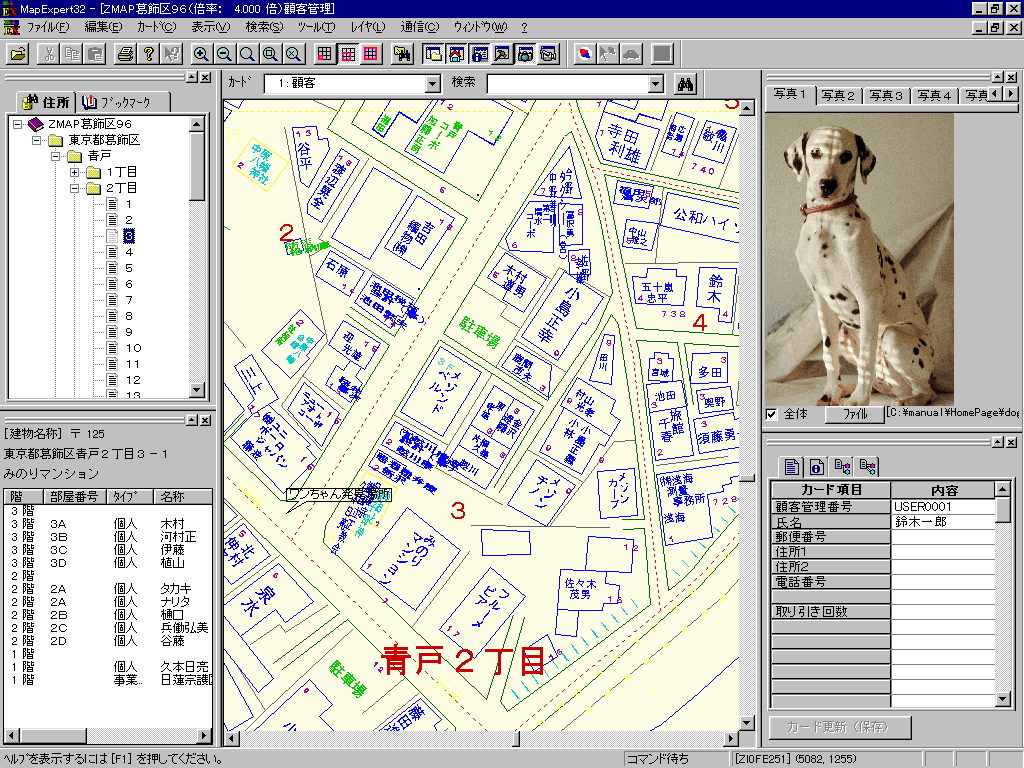

MapExpert のユーザインターフェイスは、ＭＤＩ方式と呼ばれる複数の地図ＤＢを同時に開くことのできる方式を採用しており、各ダイアログはフレームの縁にドッキング可能なため、画面サイズに応じて好みのレイアウトに設定することができます。

検索した結果は、マイクロソフト Excel97 へＯＬＥ２オートメーションにより渡すことが可能です。

MapExpertの地図ＤＢ仕様

通常、地図制作会社等から発行されているディジタル地図ＤＢは、基本単位の図郭を並べたメッシュ構造になっています。

地図ＤＢの種類

現在、（財）日本地図センター、国際航業（株）、（株）ゼンリンのベクトル地図ＤＢの変換ツールを準備しています。その他、都市計画図などの紙の地図は、地図ＤＢ作成ツール PhotoExpert により、指定図郭に切り出して MapExpert で利用することができます。

表１ MapExpert で利用できる地図ＤＢ一覧

ＧＰＳレシーバとの連動

MapExpert に付属の GPSAgent と連携することにより、緯度経度を計算して、MapExpert の地図ＤＢ上でナビゲーションができます。（MapExpert 上の地図ＤＢはすべて緯度経度が算出可能です。）サポートしているＧＰＳレシーバには、ソニー（株）社製 IPS-5000 、Trimble Navigation 社製 MobileGPS, その他 ＮＭＥＡ標準フォーマットの０１８３Ｃ，１８３Ｄをサポートしている Magellan Systems 社製 GPS Trailblazer Meridian などが利用できます。サポートされていないデバイスについては開発可能です。

MapExpertのカードＤＢ仕様

カードＤＢとは、ユーザのデータを格納するデータベースのことです。これは、地図ＤＢ上にオーバラップして表示されます。カードＤＢは、レイヤ構造になっており、レイヤごとに、

ピン（点）、ライン（線）、エリア（面）、シーズ（種）、メッシュ（枠）、パーツ（部品）などの図形型を指定して、図形とカードをペアにしてレイヤに配置できます。

カードレイヤのタイプ（図形型）

カードＤＢには、次に示すような図形を定義することができます。各図形には、カード属性をぶら下げることが可能です。

ピン（点）

地図上の１点を指定して定義する図形です。

ライン（線）

地図上の任意の点を結んだポリラインとして定義されます。

エリア（面）

地図上の任意の点を結んだ閉領域として定義されます。面型図形には、中抜き、飛び地を定義できます。

シンボル（記号）

記号は、バス停、郵便局など地図上の記号として定義される点を表現するのに使われます。

記号のサイズ、角度を変更することができます。性質的にはピン（点）と同じです。

シーズは、特殊な機能を備えた点のことです。シーズの周りを囲む線分を自動抽出するのに使うことができます。

メッシュ（枠）

メッシュは、２５ｍ、５０ｍ、１００ｍ（ベースとする地図ＤＢによって異なります）ごとに、区切った領域をあらわします。あるメッシュに属す、エリア（面）の面積の割合などを計算するのに使うことができます。このほか、メッシュごとにユニークなＩＤが設定されるので、メッシュ生成した後で、メッシュごとに属性データを管理するなどにも使うことができます。

パーツは、電気や、ガスなどのネットワークのノードを表現する部品をあらわします。パーツを使うことにより、ケーブルや配管等で接続されたネットワークを表すことができます。ネットワークは、ノードを移動すると自動的に再描画される構造になっています。

カードの条件表示

地図上に定義された図形・カードデータは、そのカードデータの内容の条件等によりパターン、色等を変更して条件表示することが可能です。これにより、特定の条件を持つ図形だけを強調表示したり、条件により段階的に色分けするなどが簡単にできます。

ピクチャ再生機能

カードレイヤ中の各図形には、属性として持たせるカードの他に、写真やラスタイメージを１０種類まで関連付けることができます。これらは、タブで切り替えて参照することが可能です。

ビデオ再生機能

カードレイヤ中の各図形には、写真やラスタイメージを関連づけられると記述しましたが、その他に、ビデオ（ＡＶＩ形式）ファイルも１０種類まで関連付けることができます。

リンク

リンク機能は、ラインやエリア等のポリゴン系の図形同士や、パーツ等を接続する機能です。リンクされた図形同士は、片方の図形を変形させると、付随してもう一方の図形も変形させることができます。編集機能として強力な機能です。

リレーション

リレーション機能は、リンクと似ています。違いは、リンクが１つの図形を変形させると、リンクされたライン等の図形も変形するのに対して、リレーションは、図形の変形は起こりません。リレーションは、単に図形と図形を関連付ける機能です。

OLE2 オートメーションは、マイクロソフト社が提唱する Windows ベースのオブジェクト連携機能です。MapExpert では、PRO 版以上で OLE2 オートメーションによるオブジェクトの操作が利用可能です。

MapExpert を使ったアプリケーションを ＶisualBasic 等で記述する場合は、MapExpert がＯＬＥサーバ・プログラムになり、VisualBasic 等で作成するアプリケーションが、クライアント・プログラムになります。VisualBasic から MapExpert の機能を呼び出すのは、 マイクロソフトＥｘｃｅｌ等を呼び出すのと同じで、非常に簡単です。MapExpert は、現在右図に示すようなオブジェクトを提供しており、図２に示すような方法でＶＢから MapExpert のオブジェクトを呼び出します。

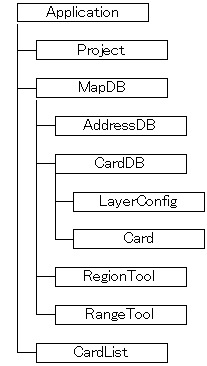

図１ MapExpert の提供するオブジェクト

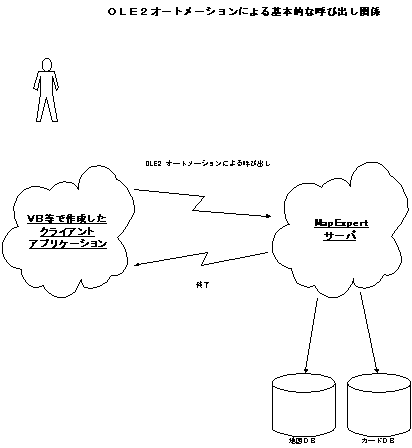

図２ ＶＢクライアントからMapExpert のオブジェクトをコールする。

ＶＢのアプリケーションが、MapExpert の処理の進行状況にあわせて並行に動作したい場合があります。例えば、新規に図形・カードを登録する場合など、点を指定したタイミング、およびライン等を作成する場合に、ラインの各頂点を定義したタイミングでイベントを返したい場合があります。MapExpert では、これをコールバック・イベントで実現しています。

実際には、カードを作成するメソッドを呼び出す場合に、コールバックを受けるＶＢのオブジェクトを指定します。そして、MapExpert のメソッドを呼び出すとその結果が返されます。この様子を図３に示します。

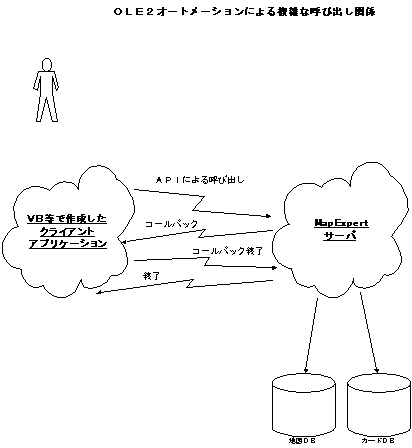

図３ ＶＢクライアントがMapExpert のオブジェクトからコールバックを受ける。

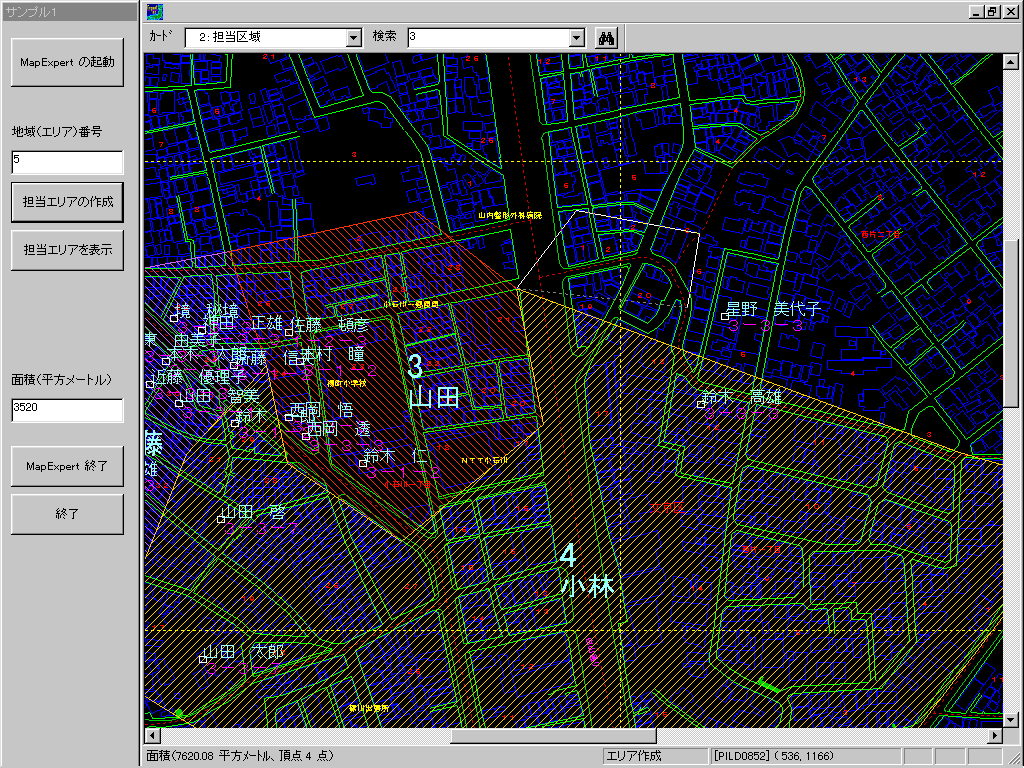

次の図は、ＶＢのアプリケーションと MapExpert がＯＬＥ２で接続されている簡単なアプリケーションの例です。この例では、左側にＶＢのアプリケーションがあり、右側に MapExpert があります。ＶＢ側のボタンを押して、MapExpert の機能を呼び出すことができます。MapExpert 側のメニュー等を非表示にすることで、ＶＢクライアントと一体になったアプリケーションが開発できます。MapExpert が保持する機能を呼び出すだけでプログラミングできるので、地図に関連する部分の開発は非常に簡単です。

利用可能なコンピュータおよび周辺装置

MapExpert Ver 4.0 は、 Windows 95 / NT 4.0 以降に対応しており、次のような推奨仕様以上のハードウェアを備えたパーソナル・コンピュータで動作させることができます。ハードウェアの仕様では、特に特殊な条件は必要としないように設計されているので、Windows パソコンであればどのメーカのものでも動作させることができます。ただし、グラフィックは、２５６色以上の表示が行えれば問題ありませんが、ラスタ地図ＤＢを表示する場合に限り、２５６色（固定）を前提に設計されています。ラスタ地図ＤＢを２５６色以外で利用すると、パソコンのディスプレイカードによっては表示速度等のパフォーマンスが落ちる場合があります。

動作環境

MapExpert Ver 4.0 の動作環境を示します。

以上。
