TIFF ﾌｧｲﾙ地図表示機能

MapExpert 4.20 より2値 TIFF ファイルを地図として表示できる機能が利用できるようになりました。

ＴＩＦＦファイルについて

従来 MapExpert では、ユーザ固有の台帳、図面などのラスタファイルを PhotoExpert で 1024x1024 または 2048x2048 の図郭単位に切って利用していましたが、TIFF ファイル地図ＤＢでは、一般的な図面をスキャナで読み込んで、そのまま背景地図として利用できるようになります。

注意：　ただし、あまり大きな TIFF ファイルだと、必要メモリが大きくなるだけでなく、スクロールしたときの表示速度が遅くなります。大きな図面や、連続した地図などの図面はなるべく決められたサイズに切り揃えてアクセスする方がいいでしょう。

ＴＩＦＦファイルの地図ＤＢとしての登録方法

1. 通常の地図ＤＢと同様、任意の名前でフォルダを作り、そのフォルダに TIFF ファイルを置きます。
2. 次に、そのフォルダに mapbase.def ファイルを置きます。MapExpert は、mapbase.def ファイルを読み込んで、どのような地図ＤＢかを判別します。

Mapbase.def ファイルは、テキストファイルで、次のような内容を記述します。

;以下の文の中で必要なのは、FileName だけです。

MapName="サンプルＴｉｆｆファイル"

MapType=2

FileName = "zumen.tif"

ここで、必須の項目は、FileName=　文だけですが、他の情報も後々のために

入力しておいてください。

3. MapExpert を起動して、地図ＤＢとして名前とフォルダ位置を登録します。これは、C:\MAPEX32\FILE\LICENSE.TAB ファイルをテキストエディタで編集することで登録することも可能です。

TIFF ファイル地図ＤＢの利用例

ここで、スキャナから読み込んだ TIFF ファイルを背景地図として利用している様子を示します。「ツール、ユーザ座標系の設定」により TIFF ファイル上に座標系を定義することもできます。これにより、任意のラスタ図面上で、距離や面積を求めても、図面に設定した、基本距離をベースに距離、面積を正しく求めることができることになります。

ユーザ座標系として距離のみ設定する場合

「ツール、ユーザ座標系」から距離のみ設定するコマンドを実行すると、任意の２点間の距離を設定することができます。この２点間の距離を元に、図面上のほかの部分の距離、面積を計測することができます。

ユーザ座標系として、３点の平面直角座標を指定する場合

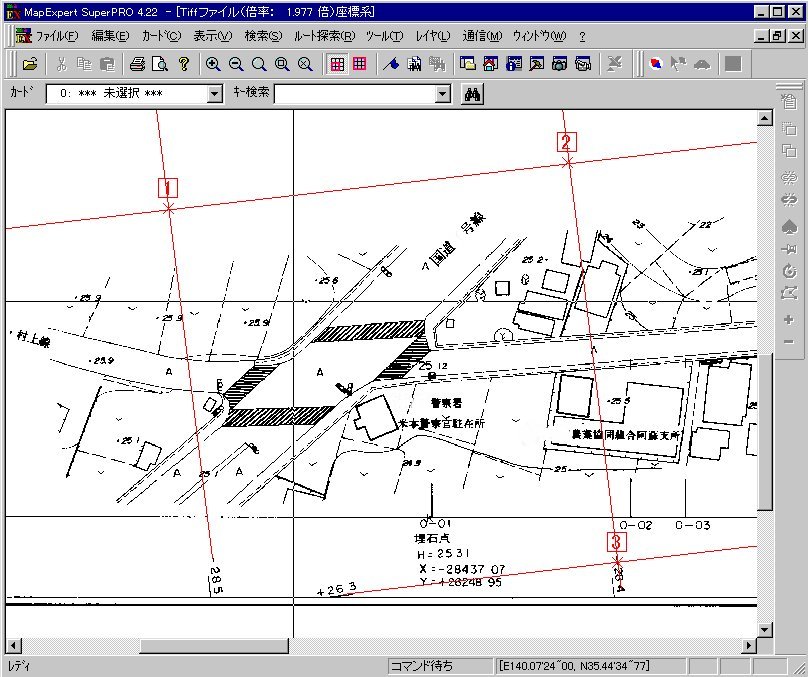

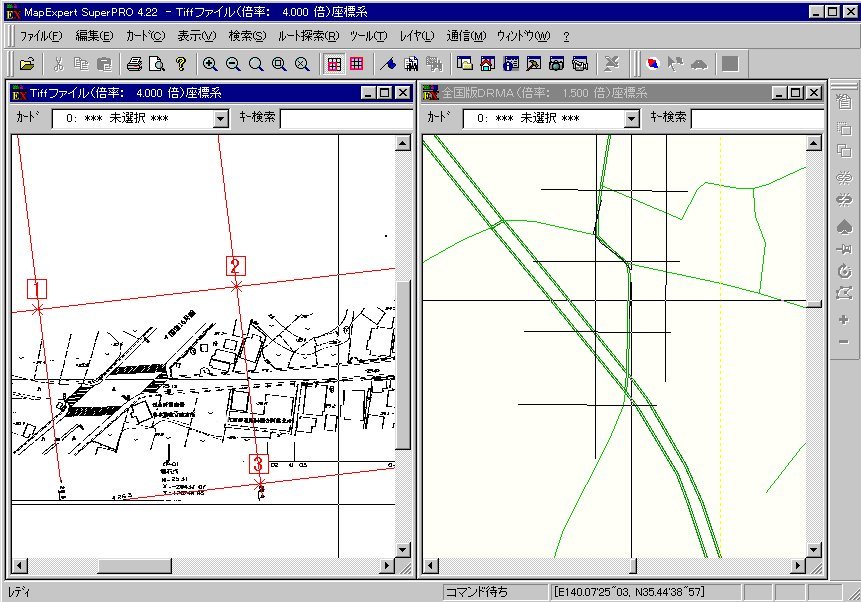

MapExpert 4.22 より、任意の３点の平面直角座標を設定することにより、他の位置の座標、緯度経度などを正確に求めることができるようになりました。次の例は、道路台帳を TIFF 図面として読み込み、この図面に記載されている基準点等をもとに、３つの座標を設定しています。（四角で１，２，３が基準点です。）この図面は、右上方向が北を向いていますが、任意のカーソル位置の平面直角座標だけでなく、緯度経度を求めることも可能です。

以上。
